深圳地鐵五號線5303A（西大區間 ）土建工程
施工方法：水平旋噴樁施工 樁 徑：φ500mm
旋噴長度：25米 孔 數：40個
工程概況：
一號永久風井為直墻割圓結構斷面，一襯主體結構內凈空尺寸為2孔3.5m ×6.1m。風井二襯主體結構3.5m×12.6m，底板層600mm,側墻厚600mm，中隔墻厚1000mm(400 mm),結構高27.236m,二襯采用C30、S10模筑防水鋼筋混凝土。
風道地質情況較差，上部為粉質粘土，在拱頂附近為中砂層，為加固拱部地層，現在拱部開挖輪廓上30cm，采用水平高壓旋噴施工，確保風道安全進洞。
水平高壓旋噴施工采用水平定向鉆機打設水平孔，鉆進至設計深度后，拔出鉆桿同時通過噴嘴把配制好的漿液射到土體內，借助流體的沖擊力削土層，使土體與水泥漿充分攪拌混合，膠結硬化后形成直徑比較均勻，具有一定強度的樁體，從而使地層得到加固，當旋噴樁相互咬接后，便以同心圓形式在隧道拱頂及周邊形成封閉的水平旋噴帷幕體，水平旋噴樁具有梁效應和土體改良加強效應，能夠起到防流沙、抗滑移、防滲透的作用，保證隧道掘進安全。

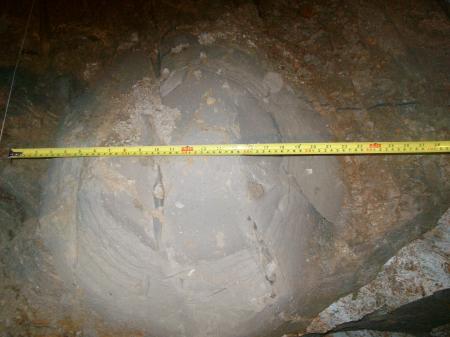

擴散效果 樁體長度
